simカット

もろもろの事情により、
通常サイズのsimをnano simカットしてみました & 失敗談です

いやね、自分で加工せずdsでサイズ変更してもらおうと思ったらxi契約に変更しないとnano simは出せないと断られたんで・・・
(あとで151で確認したら店員の勘違いでした)

加工前はこのサイズ




ちょっとネットを調べてみたのですが
どの位置でカットして良いのかわからなかったので

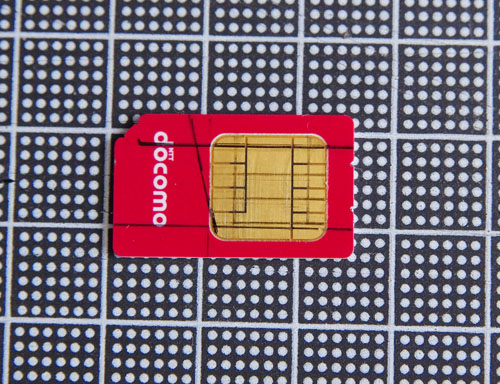

センターを基準にマーキング

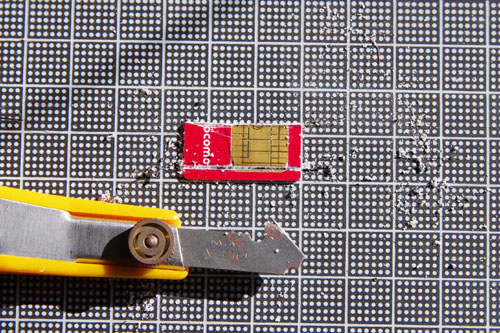

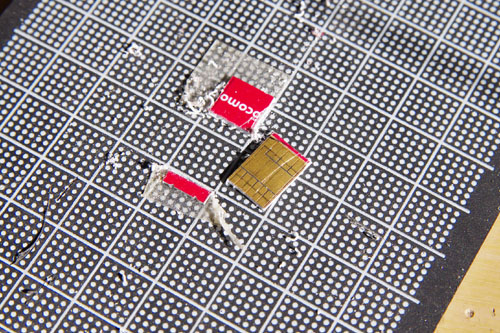

続いて、どこの家庭にもあるアクリルカッターでゴリゴリ

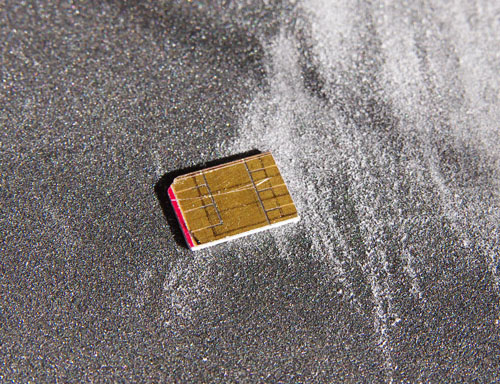

180番の耐水ペーパーで少しずつ削りながらトレーに乗るように微調整



出来上がったので通信テストしてみたらNGでした。

さて、NGな理由を考えてみると

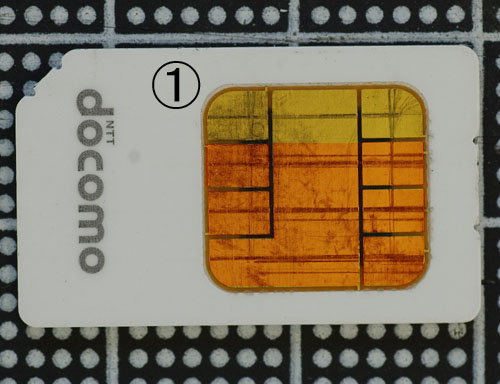

①は今回失敗した物と同じ赤sim

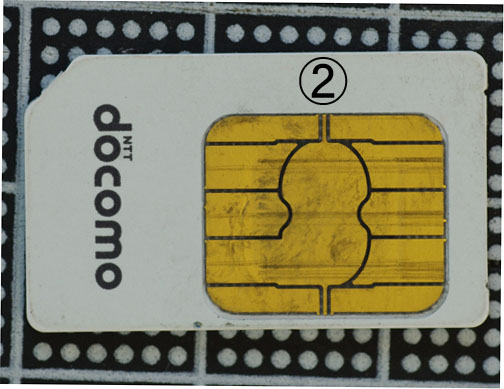

②は白sim、①と比べると位置が下方向にずれてるよね

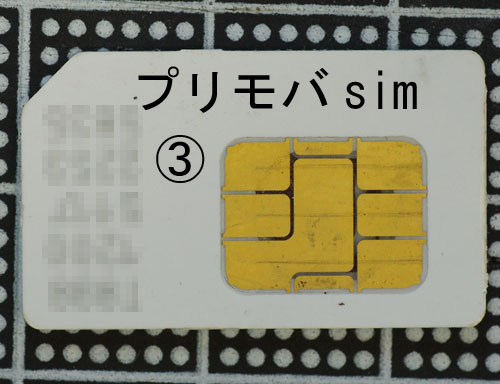

③はsoft bankのプリモバsimを参考に(電極が少ないタイプ)

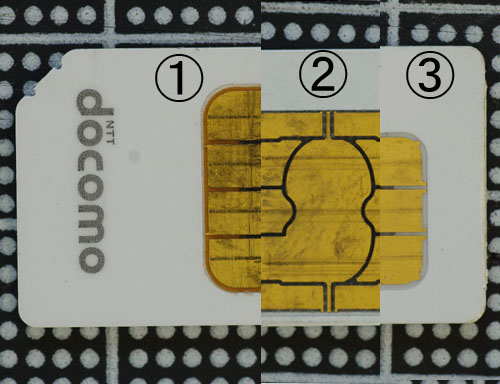

それぞれを重ねてみると、上の電極が使用されていない事がわかりますね。


つまり、下図のように赤マーキング部を残すようにカットするのが正解です。


結局、以前使用していたものは紛失した事にしてdocomo shopへ行きnano simを再発行してもらいました。
そのとき対応してくれたおねーさんには、綺麗にカットしてますねと絶賛されたがw

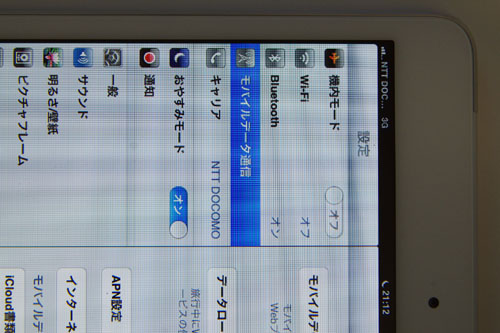

右上の表示を見ると無事に3Gに接続された事がわかります。
